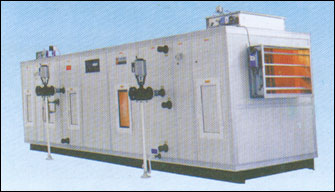

组合式空调机组

一、组合式空调机组特点
1-1 ZK系列组合式空调机组，是一种以水为冷媒，以水或蒸汽为热媒，以功能段为组合单元的中央空调设备，能完成空气的混合、过滤、净化、杀菌、输送、冷却、加热、去湿、加湿、消声等功能。组合式空调机组广泛应用于电子仪表、精密机械制造、纺织、化纤、卷烟、制药、医疗、食品、化妆品、火电站、核电站、轻化工、宾馆、展览馆、办公楼、仓库、商场、娱乐场所、洁净室、医院、实验室、学校、图书馆、会议室、食堂、餐厅、计算机房等行业和场所；
1-2 形式多样、型号齐全，科灵斯壮空调采用先进的空调技术和崭新的设计构思，以科学严谨的工作态度和先进的研究开发手段生产能满足各种条件、型号齐全、结构型式多样的组合式空调机组，科灵斯壮空调生产的组合式空调机组包括标准型组合式空调机组、组合式净化空调机组及各种特殊规格型号的组合式空调机组。科灵斯壮空调生产的组合式空调机组具有外型美观、热交换效率高、结构合理、强度好、漏风率低、噪音低、运转平稳、良好的防冷桥措施、保温效果好、安装维护保养简单方便、安全可靠等特点，适合各种舒适性中央空调系统和洁净空调系统使用；
1-3 特殊要求：为满足不同客户的需求，科灵斯壮空调随时提供非标准或特殊配置机型的性能参数和外型尺寸；为满足客户对机组控制的不同要求，可根据客户的需求提供启动控制系统、自动控制系统和微电脑控制系统。
二、技术说明
2-1 性能参数：
T 风量：10000m3/h~160000m3/h；
T 制冷量：49KW~1341KW。
2-2. 主要功能段：
T 新回风混合段；
T 新风段；
T 回风段；
T 初效过滤段；
T 中效过滤段；
T 中间段；
T 新回排风段；
T 二次回风段；
T 表冷段；
T 加热段；
T 喷淋段；

2-3 结构设计和特点：
T 采用先进的标准化组合式设计，各段体可独立运输至现场拼装；
T 框架采用最新专利防冷桥加强型铝合金型材和高强度三维角接头，表面经阳极处理，结构坚固合理，外形美观。
T 箱板固定采用无螺钉的专利卡条紧固，方便进行维护保养。
T 底座采用槽钢或U型钢板，结构坚固，能保证运输及吊装时不产生变形，更加安全；
T 箱板与铝合金间、各结构段采用必需的保温及密封措施以防止冷桥和保证机组良好的气密性；
T 结构合理，一般将机组分为若干个结构段，每个结构段包括若干个功能段；
T 组合方式灵活，根据使用要求采用不同功能段的组合方式，实现不同的空气处理要求；
T 检查和保养方便，机组均配置检修门、观察窗；
T 组装方便，易实现大型机组的现场组装。
2-4 箱板
T 箱板采用双面钢板夹芯结构，内外部均采用基材为热镀锌板的二次涂层彩色钢板；
T 双面钢板中间充注30～50mm硬质聚胺脂发泡剂均匀混合发泡，发泡密度40kg/ m3，导热系数小于0.0202W/m×K；
这种箱板具有外形美观、耐气候、抗腐防锈功能强、强度好、保温性能佳、隔声隔振性能好等特点。
2-5 热交换盘管（表冷器、加热器）
T 采用计算机优化设计方法和引进进口换热器生产线生产；
T 热交换盘管的设计根据不同流量、温差及工况采用不同的内部流程设计，使盘管换热性能与盘管水压降均保持在合理高效的范围内，减少工程应用上的难度；
T 热交换盘管设计工作压力10bar,实验压力15bar；
T 散热翅片采用0.12mm换热器专用优质铝片，牌号为：JISH4000A1200-H22，散热翅片采用进口精密冲片机加工，经冲片机二次翻边和冲制波纹而成；
T 换热管采用优质紫铜管（TP2），直径15.88mm，排数4~8排，可供客户选择；
T 整体穿片后，铜管经胀管后与铝片紧密结合，保证其良好的传热效果；
T 使用寿命长，热交换效率高，进出水水温差大，水压压降小；
T 冲片机使用欧洲进口自挥发性冲片油，使铝片自动形成保护膜，抗腐蚀，并增强盘管结露后的流水性，减少水滴被风带出盘管进入风管的可能性。

2-6 水盘
采用镀锌钢板制造，水盘的结构及地漏式设计、防腐防锈措施和保温能有效防止结露、保证排水通畅、延长水盘使用寿命。
2-7 风机和电机
T 风机采用双进风多翼离心式高效风机，为ISO9001质量管理体系下生产的产品，这种风机具有低噪音、高效率、运转平稳、振动小、强度好、轴承温升低、工作温度湿度范围大等优点；
T 风机轴承采用国际名牌产品，为气密型自动调心球轴承，正常使用期间可免保养；
T 风机的传动形式主要采用外转子直接传动和皮带传动两种形式；
T 采用外转子风机，安装维护保养方便，安装前无需进行二次动静平衡校验；
T 标准配置的电机选用优质名牌电机，电机绝缘等级标准为B级，确保品质及使用寿命，并可根据用户要求配用指定品牌电机或提高电机绝缘等级，以适合不同场合需求；
T 采用带传动风机，传动结构经精心设计，组装后进行二次动静平衡校验，以达到最好的传动效果；
T 风机和电机底座及风机出风口采用橡胶及防剪切弹簧减振器和帆布软接等措施降低振动和噪音；
2-8 风口
机组的混合段、新回排风段、二次回风段、送风段等需要与风管连接的功能段风口均配置法兰，风口尺寸一般采用国标规定的尺寸系列，同时法兰及风口尺寸也可根据用户要求设计制造。(风阀为选配件)
2-9 过滤段
T 本功能段根据使用要求采用不同的设计和配置，既可以提供作为舒适性空调使用的过滤段，也可以提供作为净化空调使用的过滤段；
T 过滤段可配备的空气过滤器形式包括板式过滤器、袋式过滤器；
T 初、中、亚高效过滤均可选用国际标准合成化纤滤料，正常使用情况下过滤效率衰减小；
T 各类过滤器均采用低初阻力和高过滤效率的过滤器；
T 采用化纤滤料的过滤器具有适用于高湿环境的特点，不会因送风湿度大而影响效率及容尘量；
T 过滤器框架均采用优质钢材料制作。
2-10 加湿段
T 根据用户的不同使用要求配置不同型式的加湿器，主要的加湿型式包括：干蒸汽加湿器、电极式加湿器、高压喷雾加湿器、湿膜加湿器等，以上加湿型式均可实现洁净加湿，前两种为等温加湿，后两种为等焓加湿；
T 干蒸汽加湿器：要求用户配置蒸汽源及输气管道，蒸汽经干蒸汽加湿器作干湿分离后，干蒸汽从喷管中喷出加湿。这种加湿器具有加湿量大（单套最大760Kg/H）,加湿效率高等特点，加湿器采用不锈钢材制造，外型美观，耐腐蚀，使用寿命长；
T 高压喷雾加湿器：高压喷雾加湿是将自来水经过加湿主机增压后，由管路输送到喷头中，高压水从喷嘴的特制小孔中旋转喷出，并在空气中雾化、蒸发，达到对空气的加湿，这种加湿型式具有高效节能、安全、可靠等优点。加湿器主机由电机、高压泵、电磁阀、压力表、控制电路及保护装置等组成，能实现自动加湿,高压喷雾加湿段内部均配有挡水板，单套加湿器最大加湿量为248Kg/h；
T 湿膜加湿器：这类加湿器包括加湿主机、控制箱、水过滤器等部分，其加湿方式通过供水管路将水送入湿膜加湿器顶部的布水器，水在重力的作用下沿湿膜材料向下渗透，使湿膜材料湿润；当干燥空汽穿过湿润的湿膜材料时，水与空汽进行热交换，汽化蒸发变成高湿的空气，实现对空气的加湿处理；湿膜加湿器具有以下特点：
1) 洁净加湿，同时对空气有洗涤、过滤作用；
2) 饱和效率高，可达90%以上；
3) 膜体材料具有无毒、耐酸、阻燃、防霉防菌、无污染、使用寿命长等特点；
4) 通过湿度感测器实现自动加湿过程；
5) 维护保养方便；
6) 使用自来水（0~40℃）作为加湿水源。
T 电极式加湿器：该加湿器采用将电流通过直接插入水中的电极产生的蒸汽对空气进行加湿，蒸汽的输出量主要通过加湿罐中水位的高低和导电率的大小进行控制的。电极式加湿器具有以下特点：
实现洁净等温加湿；
1) 加湿效率高；
2) 调节精度高，可实现多挡调节；
3) 微电脑智能自动控制；
4) 具备自动排污功能；
5) 必需使用标准软化水；
6) 型号规格齐全，加湿量最小1.0kg/h，最大加湿量126 kg/h。
2-11 加热段：
T 用于空气的加热，热源可以是不同温度或压力的热水、蒸汽，或采用电加热管加热，可根据用户要求设计；
T 当采用风冷热泵机组供热水时，一般是直接利用表冷段的盘管供热，称为表冷加热段；
T 当采用锅炉供热水或蒸汽时，则应另做专门的供热盘管，若供水温度不高于65℃时，也可以用表冷段的盘管供热，但应考虑对热水作软化及除氧处理；
T 在无热水或蒸汽或只需少量辅助供热时，可选用绕片式空气电加热器加热，其结构形式为管状电热元件外绕金属散热翅片，配合控制柜可实现分段精确控制加热量，也可以无级调节。
2-12 挡水段：
用于阻挡和分离气流中的水滴；表冷段、高压喷雾加湿器、喷淋段等均必须配置挡水段。
2—13 消声段：
T 一般采用阻性形消声器，段体内根据不同使用要求装设不同规格数量的片式消声器，以达到要求消声降噪要求；
T 片式消声器经国家权威噪声评定机构认可的产品，内部吸声材料为离心玻璃棉，外部护面层为多孔镀锌钢板，这种消声器对风道内的中高频噪音具有良好的消声效果。
2-14 中效出风段：
一般配置在净化空调机组上，如药厂、食品厂、医院使用的有较高洁净级别要求的组合式空调机组上，本功能段具有中效过滤和静压箱的作用。
2-15 杀菌段：
一般配置在净化空调机组上，如生物实验室、医院手术室等对空气含菌量有特殊要求的场所，本段采用高透紫率的紫外线杀菌灯,或臭氧发生器。
2-16 选用配件：
T 选用配件不作为机组的标准配置，用户可以根据不同的使用要求选用；
1) 变风量装置：电动风阀+变风量控制柜；
2) 变频器+控制柜+普通电机；
3) 变频器+控制柜+变频电机；
4) 普通电机+变速控制柜。
T 防爆电机；
T 亚高效过滤器、高效过滤器；
T 电动风阀、手动风阀；
T 压差指示计、压差警报器；
T 电动二通阀、三通阀；
T 不锈钢水盘；
T 检修灯；
T 其他配件。
2-17 控制系统：
T 组合式空调机组的标准配置不包括机组的控制系统，用户可以根据需要选用不同的控制系统，可选用的控制系统包括：普通控制柜、自动控制系统、微电脑控制系统。
T 普通控制柜：普通控制柜可以实现对电机、电加热器等进行启动、停止的手动控制，控制柜内包括无熔丝开关、电磁接触器、过载保护器、时间继电器、指示灯等；
T 自动控制系统：由控制器、传感器、执行器、变送器、电动阀门及各种电器元件组成的控制系统，能实现对温度、湿度、流量的自动控制；
T 微电脑控制系统：采用进口可编程控制器，与集成软件、动力配电装置、传感器、执行器、变送器等组成一个完整的智能化控制系统，能独立、灵活完成机组参数的自动收集、处理、传输，具有温度、湿度、压力、流量的高精度自动控制、节能运行等特点。
三、型号编制说明
3-1 用户在订货时请填写《组合式空调机组订货参数表》；
3-1 无特殊要求，可选用标准型组合式空调机组；
3-2 净化机组代码为：J；
3-3 特殊要求：用户因使用要求、安装空间位置等原因须改变机组外型尺寸、性能参数订货时须特别说明，科灵斯壮空调随时提供非标准机型的性能参数和外型尺寸；
3-4 启动控制柜：需配备启动控制柜等选用配件请在订货时说明；
3-5 非标准机型型号：编制采用在相应标准机型型号末尾加代表非标准机型的代码“T”；
3-6 组合式空调机组型号编制说明：

ZK-20	S	Y	J
⑴⑵	⑶	⑷	⑸

⑴	组合式空调机组
⑵	风量：（2位数/3位数）×103m3/h
⑶	出风型式： P：平出风 S：上出风

⑷	水管接管方向： Z：左接型 Y：右接型
⑸	附加代号：省略：标准机型 J：净化机组 T：特殊规格或配置选用配件

五、组合式空调机组性能表
5-1 制冷回风工况：进风干球温度27℃，湿球温度19.5℃，进水水温7℃，出水温度为12℃。

风量 *m 3 /h*	4 排 ( 出风温度 15 ℃ DB,14.5 ℃ WB, △ H=3.5)			6 排( 出风温度 12.5 ℃ DB12 ℃ WB, △ H=5.1)			8 排( 出风温度 11 ℃ DB,10.5 ℃ WB, △ H=6)
风量 *m 3 /h*	制冷量 KW	水流量 Kg/h	水阻力 Kpa	制冷量KW	水流量Kg/h	水阻力 Kpa	制冷量KW	水流量 Kg/h	水阻力 Kpa
10000	49	8403	9.7	71	12244	11.2	84	14405	12.6
15000	73	12604	10.7	107	18366	12.4	126	21607	13.9
20000	98	16806	10.7	142	24488	12.4	168	28810	13.9
25000	122	21007	11.9	178	30610	13.8	210	36012	15.5
30000	147	25208	13.5	214	36732	15.7	251	43214	17.6
35000	171	29410	15.2	249	42854	17.6	293	50417	19.8
40000	196	33611	15.9	285	48976	18.5	335	57619	20.7
45000	220	37813	16.6	321	55098	19.2	377	64821	21.6
50000	244	42014	17.1	356	61220	19.8	419	72024	22.2
60000	293	50417	18.6	427	73464	21.5	503	86429	24.1
80000	391	67222	15.9	570	97952	18.5	670	115238	20.7
100000	489	84028	17.1	712	122440	19.8	838	144048	22.2
120000	587	100833	18.6	855	146929	21.5	1006	172857	24.1
140000	684	117639	15.9	997	171417	18.5	1173	201667	20.7
160000	782	134444	17.1	1140	195905	19.8	1341	230476	22.2

5-2 制冷新风工况：进风干球温度35℃，湿球温度28℃，进水水温7℃，出水温度为12℃。

风量 *m 3 /h*	4 排( 出风温度 20.5 ℃ DB,20 ℃ WB, △ H=7.7)			6 排 ( 出风温度 17 ℃ DB, 16.5 ℃ WB, △ H=10.3)			8 排( 出风温度 14 ℃ DB, 13.5 ℃ WB, △ H=12)
风量 *m 3 /h*	制冷量KW	水流量 Kg/h	水阻力 Kpa	制冷量KW	水流量 Kg/h	水阻力 Kpa	制冷量KW	水流量 Kg/h	水阻力 ;Kpa
10000	108	18486	13.9	144	24728	17.4	168	28810	18.6
15000	161	27729	15.4	216	37092	19.2	251	43214	20.5
20000	215	36972	15.4	288	49456	19.3	335	57619	20.6
25000	269	46215	17.1	360	61820	21.4	419	72024	22.9
30000	323	55458	19.4	432	74185	24.3	503	86429	26.0
40000	430	73944	21.8	575	98913	27.3	670	115238	29.2
50000	538	92431	21.8	719	123641	27.2	838	144048	29.1
60000	645	110917	21.1	863	148369	26.4	1006	172857	28.2
80000	860	147889	21.8	1151	197825	27.3	1341	230476	29.2
100000	1076	184861	21.8	1439	247282	27.2	1676	288095	29.1
120000	1291	221833	21.1	1726	296738	26.4	2011	345714	28.2
140000	1506	258806	21.8	2014	346194	27.3	2347	403333	29.2
160000	1613	277292	21.8	2158	370923	27.3	2514	432143	29.2

5-3 制热回风工况：进风干球温度21℃，进水水温60℃。

风量 *m 3 /h*	4 排 ( 出风温度 43 ℃ DB)			6 排 ( 出风温度 50 ℃ DB)			8 排 ( 出风温度 53 ℃ DB)
风量 *m 3 /h*	制热量 KW	水流量 Kg/h	水阻力 Kpa	制热量KW	水流量Kg/h	水阻力 Kpa	制热量KW	水流量Kg/h	水阻力Kpa
10000	74	6329	7.8	98	8343	9.6	108	9206	61
15000	111	9494	8.6	147	12515	10.6	162	13810	91
20000	149	12659	8.6	196	16687	10.6	216	18413	122
25000	186	15823	9.6	245	20858	11.9	270	23016	152
30000	223	18988	10.9	294	25030	13.4	324	27619	182
40000	297	25317	12.8	392	33373	15.8	432	36825	243
50000	371	31647	13.7	489	41716	17.0	540	46032	304
60000	446	37976	14.9	587	50060	18.4	648	55238	365
80000	594	50635	12.8	783	66746	15.8	864	73651	486
100000	743	63294	13.7	979	83433	17.0	1080	92063	608
120000	891	75952	14.9	1175	100119	18.4	1296	110476	729
140000	1040	88611	12.8	1371	116806	15.8	1512	128889	851
160000	1188	101270	13.7	1566	133492	17.0	1728	147302	972

注：热泵热水供水温度45℃，水流量同制冷工况，供热量为上表的63%

5-4 制热新风工况：进风干球温度-5℃，进水水温60℃。

风量 *3 /h*	4 排 ( 出风温度 34 ℃ DB)			6 排 ( 出风温度 44 ℃ DB)			8 排 ( 出风温度 50 ℃ DB)
风量 *3 /h*	制热量KW	水流量Kg/h	水阻力Kpa	制热量 KW	水流量Kg/h	水阻力Kpa	制热量 KW	水流量 Kg/h	水阻力Kpa
10000	132	11220	14.2	165	14097	17.6	186	15823	19.9
15000	197	16830	15.0	248	21146	18.5	278	23735	21.0
20000	263	22440	17.7	331	28194	21.9	371	31647	24.8
25000	329	28051	20.7	414	35243	25.6	464	39559	29.0
30000	395	33661	20.6	496	42292	25.5	557	47470	28.9
40000	527	44881	21.0	662	56389	25.9	743	63294	29.4
50000	658	56101	20.1	827	70486	24.9	928	79117	28.2
60000	790	67321	20.8	992	84583	25.7	1114	94940	29.1
80000	1053	89762	21.0	1323	112778	25.9	1485	126587	29.4
100000	1317	112202	20.1	1654	140972	24.9	1857	158234	28.2
120000	1580	134643	20.8	1985	169167	25.7	2228	189881	29.1
140000	1843	157083	21.0	2316	197361	25.9	2599	221528	29.4
160000	2106	179524	20.1	2647	225556	24.9	2971	253175	28.2

注：热泵热水供水温度45℃，水流量同制冷工况，供热量为上表的63%。

5-5 蒸汽盘管制热性能表 (2排管)

型号	风量	回风工况	新风工况
型号	m³/h	制热量 KW	制热量 KW
*ZK-10*	10000	98	165
*ZK-15*	15000	147	248
*ZK-20*	20000	196	331
*ZK-25*	25000	245	414
*ZK-30*	30000	294	496
*ZK-40*	40000	392	662
*ZK-50*	50000	489	827
*ZK-60*	60000	587	992
*ZK-80*	80000	783	1323
*ZK-100*	100000	979	1654
*ZK-120*	120000	1175	1985
*ZK-140*	140000	1371	2316
*ZK-160*	160000	1566	2647

注：1、回风工况：进风干球温度21℃，蒸汽压力0.2Mpa； 2、新风工况：进风干球温度-5℃，蒸汽压力0.2MPa。

5-6 标准/净化配置风压功率表

型号	风量	风机全压	电机功率
型号	m3/h	Pa	KW
*ZK-10*	10000	600/800	3/5.5
*ZK-15*	15000	800/1000	5.5/7.5
*ZK-20*	20000	800/1000	7.5/11
*ZK-25*	25000	900/1200	11/15
*ZK-30*	30000	900/1200	15/15
*ZK-40*	40000	900/1200	15/22
*ZK-50*	50000	900/1200	18.5/30
*ZK-60*	60000	900/1200	30/30
*ZK-80*	80000	900/1200	30/37
*ZK-100*	100000	900/1200	37/45
*ZK-120*	120000	900/1200	45/55
*ZK-140*	140000	900/1200	55/75
*ZK-160*	160000	900/1200	302/372

注：用户有其他风压及功率要求可在订货时提出。

5-7 各功能段空气侧压力降(迎面风速2.5m/s时计算,终阻力Pa)

混合段	15	消音段	40	电加热段	10	湿膜加湿段150#	50
均流段	30	喷淋段	30	4排表冷段	90	高压喷雾加湿段	30
新风段	10	初效过滤段	145	6排表冷段	125	电极加湿段	15
回风段	10	中效过滤段	245	8排表冷段	160	蒸汽加湿段	15
挡水段	20	新回排风段	30	湿膜加湿段50#	20
出风段	10	蒸汽加热段	15	湿膜加湿段100#	35

5-8 消声段的衰减量dB(A)

中心频率	1m衰减量dB(A)	2m衰减量dB(A)
63	5	6
125	8	12
250	16	27
500	18	27
1000	22	32
2000	23	36
4000	21	29
8000	21	26
A声级	17	25

5-9 湿膜加湿段性能表（进风空气温度40℃,相对湿度15%）

型号	湿膜加湿段(kg/h)
	50#	100#	150#
	最大加湿量	最大加湿量	最大加湿量
*ZK-10*	23	44	56
*ZK-15*	34.5	66	84
*ZK-20*	46	88	112
*ZK-25*	57.5	110	140
*ZK-30*	69	132	168
*ZK-40*	92	176	224
*ZK-50*	115	220	280
*ZK-60*	138	264	336
*ZK-80*	161	308	392
*ZK-100*	184	352	448
*ZK-120*	207	396	504
*ZK-140*	230	440	560
*ZK-160*	276	528	672

5-10 湿膜加湿器加湿量在不同温湿度下的修正系数

*进风温度*		*进风相对湿度RH*
*进风温度*		*10%*	*20%*	*30%*	*40%*
15	℃	0.58	0.5	0.44	0.38
20	℃	0.67	0.6	0.5	0.42
25	℃	0.77	0.68	0.58	0.48
30	℃	0.87	0.75	0.64	0.53
35	℃	0.97	0.83	0.71	0.6
40	℃	1.07	0.91	0.79	0.67
45	℃	1.17	1	0.87	0.72
50	℃	1.27	1.09	0.94	0.8
55	℃	1.37	1.18	1.03	0.87

5-11 干蒸汽加湿段性能表

型号		不同蒸汽压力下的加湿量（kg/h）
型号		0.1MPa	0.2MPa	0.3MPa	0.4MPa
*ZK-10*	22		35	40	59
*ZK-15*	22		35	40	59
*ZK-20*	22		35	40	59
*ZK-25*	22		35	40	59
*ZK-30*	76		131	187	227
*ZK-40*	76		131	187	227
*ZK-50*	76		131	187	227
*ZK-60*	76		131	187	227
*ZK-80*	141		216	296	375
*ZK-100*	246		397	569	760
*ZK-120*	246		397	569	760
*ZK-140*	246		397	569	760
*ZK-160*	246		397	569	760

5-12 电极(电热)式蒸气加湿器

型号	加湿量	电源	功率	型号	加湿量	电源	功率
*S-101*	1kg/h	1Φ-220V-50Hz	0.7KW	*S-313*	23kg/h	3Φ-380V-50Hz	9.4KW
*S-102*	2kg/h	1Φ-220V-50Hz	1.4KW	*S-323*	23kg/h	3Φ-380V-50Hz	16.7KW
*S-103*	3kg/h	1Φ-220V-50Hz	2.2KW	*S-333*	33kg/h	3Φ-380V-50Hz	24KW
*S-106*	6kg/h	1Φ-220V-50Hz	4.4KW	*S-342*	42kg/h	3Φ-380V-50Hz	30.5KW
*S-303*	3kg/h	3Φ-380V-50Hz	2.2KW	*S-360*	60kg/h	3Φ-380V-50Hz	43.5KW
*S-305*	5kg/h	3Φ-380V-50Hz	3.6KW	*S-384*	84kg/h	3Φ-380V-50Hz	61KW
*S-308*	8kg/h	3Φ-380V-50Hz	5.8KW	*S-3B3*	126kg/h	3Φ-380V-50Hz	91KW

5-13 高压喷雾加湿器 (加湿泵工作压力3.5kg/cm2)

型号	加湿量	电源	功率	型号	加湿量	电源	功率
*SYS-30*	12kg/h	1Φ-220V-50Hz	120W	*SYL-200*	82kg/h	1Φ-220V-50Hz	350W
*SYS-50*	21kg/h	1Φ-220V-50Hz	120W	*SYL-225*	92kg/h	1Φ-220V-50Hz	350W
*SYS-75*	31kg/h	1Φ-220V-50Hz	180W	*SYL-250*	104kg/h	1Φ-220V-50Hz	380W
*SYS-100*	41kg/h	1Φ-220V-50Hz	180W	*SYL-300*	126kg/h	1Φ-220V-50Hz	380W
*SYL-125*	52kg/h	1Φ-220V-50Hz	350W	*SYL-400*	167kg/h	1Φ-220V-50Hz	380W
*SYL-150*	62kg/h	1Φ-220V-50Hz	350W	*SYL-500*	208kg/h	1Φ-220V-50Hz	380W
*SYL-175*	72kg/h	1Φ-220V-50Hz	350W	*SYL-600*	248kg/h	1Φ-220V-50Hz	380W

5-14 各种加湿形式的特点

名称	型式	加湿源	控制型式	加湿量的调整	电源	备注
湿膜加湿	等焓加湿	自来水（0.15~0.75MPa）	自动控制（ON-OFF）	自动调整	1Φ-220V-50Hz	标准配置为直排水
高压喷雾加湿	等焓加湿	自来水、净化水（0.15~0.5MPa）	自动控制（ON-OFF）	自动调整	1Φ-220V-50Hz	配置挡水器
干蒸汽加湿	等温加湿	蒸气源	手动控制 ON-OFF型比例调节型	人工调整自动调整自动调整	/	需配置蒸汽源及输气管道
干蒸汽加湿	等温加湿	蒸气源	手动控制 ON-OFF型比例调节型	人工调整自动调整自动调整	1Φ-24V-50Hz	需配置蒸汽源及输气管道
电极/电热式加湿	等温加湿	软化水（0.1~1.0MPa）	ON-OFF型比例调节型	自动调整自动调整	3Φ-380V-50Hz	微电脑自动控制

5-15 紫外线杀菌段性能表

型号	紫外线杀菌灯
型号	功率 W	数量	总功率 W
*ZK-10*	90	4	360
*ZK-15*	120	4	480
*ZK-20*	120	5	600
*ZK-25*	120	7	840
*ZK-30*	120	8	960
*ZK-40*	120	12	1440
*ZK-50*	120	14	1680
*ZK-60*	120	17	2040
*ZK-80*	120	22	2640
*ZK-100*	120	28	3360
*ZK-120*	120	33	3960
*ZK-140*	120	38	4560
*ZK-160*	120	45	5400

5-16 嵌入式过滤网外框尺寸及数量表

型号	宽度	数量	高度	数量
*ZK-10*	610	2	610	2
*ZK-15*	508	3	610	2
*ZK-20*	508	3	508	3
*ZK-25*	508	4	508	3
*ZK-30*	610	3	610	3
*ZK-40*	610	4	508	4
*ZK-50*	610	4	610	4
*ZK-60*	610	5	610	4
*ZK-80*	610	6	610	4
*ZK-100*	610	6	610	5
*ZK-120*	610	6	610	6
*ZK-140*	610+305	6+1	610	6
*ZK-160*	610	9	610	5

六.机组外形尺寸

型号	H	B	H1
*ZK-10*	1400	1400	100
*ZK-15*	1600	1600	100
*ZK-20*	1800	1800	100
*ZK-25*	2000	2000	100
*ZK-30*	2150	2150	100
*ZK-40*	2450	2450	100
*ZK-50*	2800	2800	100
*ZK-60*	3000	3000	100
*ZK-80*	3350	3350	120
*ZK-100*	3700	3700	120
*ZK-120*	3900	3900	120
*ZK-140*	4250	4250	160
*ZK-160*	4500	4500	160

6-2 新回风混合段、出风段、回风段、新风段

型号	L	M	N1	N2
*ZK-10*	500	800	320	500
*ZK-15*	500	1000	320	630
*ZK-20*	750	1000	500	800
*ZK-25*	750	1000	500	800
*ZK-30*	750	1250	500	800
*ZK-40*	750	800	500	800
*ZK-50*	750	800	500	800
*ZK-60*	750	1000	500	800
*ZK-80*	1000	1000	630	800
*ZK-100*	1000	1250	630	1000
*ZK-120*	1000	1250	630	1000
*ZK-140*	1250	1250	800	1000
*ZK-160*	1250	1600	800	1000

注：1、回风口为N2×M，新风口为N1×M。
2、平出风风口为N2×M，上出风风口为N1×M。

6-3 过滤段

型号	过滤器名称	L	初阻力Pa	终阻力Pa	过滤效率（计重法）	备注
*ZK-10~ZK-160*	初效板式	100	60	145	35%	不配中间段
*ZK-10~ZK-160*	初效/中效袋式过滤段	740	120	245	85%	配中间段
*ZK-10~ZK-160*	亚高效袋式过滤段	740	140	250	95%	配中间段
*ZK-10~ZK-160*	高效V型过滤段	740	250	490	99.97%	配中间段

6-4 表冷段

型号	4排		6排		8排
型号	DN1	DN2	DN1	DN2	DN1	DN2
*ZK-10*	50	25	65	32	65	25
*ZK-15*	50	32	65	32	65	32
*ZK-20*	65	32	65	32	65	32
*ZK-25*	65	32	65	32	65	32
*ZK-30*	65	40	80	40	80	40
*ZK-40*	65	40	80	40	80	40
*ZK-50*	80	40	80	40	100	40
*ZK-60*	80	40	100	40	100	40
*ZK-80*	100	40	100	40	100	40
*ZK-100*	100	40	100	40	100	40
*ZK-120*	100	40	100	40	125	40
*ZK-140*	100	50	100	50	125	50
*ZK-160*	125	50	125	50	125	50

注：
1) ZK-10~ZK-40每台1只盘管，进出水管为1进1出；.
2) ZK-50~ZK-100每台2只盘管，进出水管为2进2出；
3) ZK-120~ZK-160每台3只盘管，进出水管为3进3出。
4)当盘管迎风风速小于2.5m/s时,必须配置挡水

6-5 新回排风段

型号	L	M	N
*ZK-10*	1200	800	320
*ZK-15*	1200	1000	320
*ZK-20*	1500	1000	500
*ZK-25*	1500	1000	500
*ZK-30*	1500	1250	500
*ZK-40*	1500	800	500
*ZK-50*	1500	800	500
*ZK-60*	1500	1000	500
*ZK-80*	2000	1000	630
*ZK-100*	2000	1250	630
*ZK-120*	2000	1250	630
*ZK-140*	2500	1250	800
*ZK-160*	2500	1600	800

6-6 中效出风段

型号	L	M	N1	N2
*ZK-10*	1000	800	320	500
*ZK-15*	1000	1000	320	630
*ZK-20*	1250	1000	500	800
*ZK-25*	1250	1000	500	800
*ZK-30*	1250	1250	500	800
*ZK-40*	1250	800	500	630
*ZK-50*	1250	800	500	800
*ZK-60*	1250	1000	500	800
*ZK-80*	1500	1000	630	800
*ZK-100*	1500	1250	630	1000
*ZK-120*	1500	1250	630	1000
*ZK-140*	1750	1250	800	1000
*ZK-160*	1750	1600	800	1000

注：1、出风口为N1×M。
2、平出风风口和上出风风口尺寸相同。(两种形式选型时选择其一)
过滤器标准配置为85%中效无纺布袋式过滤器。
6-7 二次回风段

型号	L	M	N
*ZK-10*	500	800	320
*ZK-15*	500	1000	320
*ZK-20*	500	1000	320
*ZK-25*	500	1000	320
*ZK-30*	500	1250	320
*ZK-40*	750	800	500
*ZK-50*	750	800	500
*ZK-60*	750	1000	500
*ZK-80*	750	1000	500
*ZK-100*	750	1250	500
*ZK-120*	750	1250	500
*ZK-140*	750	1250	500
*ZK-160*	750	1600	500

6-8 中间段、挡水段、湿膜挡水段、消声段、电加热段

*功能段名称*	型号	L	说明
*中间段*	ZK-10~ZK-160	600	气流缓冲、检修
*挡水板*	ZK-10~ZK-160	0	镀锌钢板多叶折叠片
*湿膜挡水器*	ZK-10~ZK-160	0	防菌抗霉型湿膜板
*消声段*	ZK-10~ZK-40	1000	片式消声器，消声量17dB
*消声段*	ZK-50~ZK-160	1200	片式消声器，消声量17dB
*电加热器*	ZK-10~ZK-160	0	绕片式空气电加热器

6-9 蒸汽加热段 (2排管)

型号	DN1 mm	DN2 mm	传热面积 m²	传热系数 W/m².K
*ZK-10*	50	40	35	30
*ZK-15*	50	40	52.5	30
*ZK-20*	65	50	70	30
*ZK-25*	80	50	87.5	30
*ZK-30*	80	50	105	30
*ZK-40*	80	50	140	30
*ZK-50*	80	50	175	30
*ZK-60*	80	50	210	30
*ZK-80*	80	50	280	30
*ZK-100*	80	50	350	30
*ZK-120*	80	50	420	30
*ZK-140*	80	50	490	30
*ZK-160*	80	50	560	30

注：1、ZK-10~ZK-60每台1只盘管，进出管为1进1出
2、ZK-80~ZK-160每台2只盘管，进出管为2进2出

6-10 单级单排喷淋段

型号	喷水量 t/h	进水管 DN1	回水管 DN2	溢水管 DN3	补水管 DN4	排水管 DN5
型号	喷水量 t/h	进水管 DN1	回水管 DN2	溢水管 DN3	补水管 DN4	排水管 DN5
*ZK-10*	6.4	40	50	80	32	40
*ZK-15*	9.6	40	50	80	32	40
*ZK-20*	12.4	40	50	80	32	40
*ZK-25*	16	40	50	80	32	50
*ZK-30*	21.3	50	70	100	32	50
*ZK-40*	26.4	50	70	100	32	50
*ZK-50*	33	40	50	80	32	40
*ZK-60*	42	70	80	125	32	50
*ZK-80*	53.2	80	100	150	32	50
*ZK-100*	67.4	80	100	150	32	50
*ZK-120*	81.6	100	125	150	32	50
*ZK-140*	92.4	100	125	150	32	50
*ZK-160*	13.4	100	125	150	32	50

注：1、喷水量相对应的喷水压力为0.1MPa。
2、如空调机房面积不受限制，建议回水过滤池加装在喷水段外部。

6-11 单级双排喷淋段

型号	喷水量 t/h	进水管 DN1	回水管 DN2	溢水管 DN3	补水管 DN4	排水管 DN5
*ZK-10*	12.8	40	50	80	32	40
*ZK-15*	19.2	40	50	80	32	40
*ZK-20*	28.4	40	50	80	32	40
*ZK-25*	31.9	40	50	80	32	50
*ZK-30*	47.3	50	70	100	32	50
*ZK-40*	56.7	50	70	100	32	50
*ZK-50*	66.2	70	80	125	32	50
*ZK-60*	82.5	70	80	125	32	50
*ZK-80*	106.4	80	100	150	32	50
*ZK-100*	127.7	80	100	150	32	50
*ZK-120*	156	100	125	150	32	50
*ZK-140*	170.2	100	125	150	32	50
*ZK-160*	182	100	125	150	32	50

注：1、喷水量相对应的喷水压力为0.1MPa。
2、如空调机房面积不受限制，建议回水过滤池加装在喷水段外部。

6-14 风机段（送风机段、回风机段、新风机段、排风机段）
　

型号	L
*ZK-10*	1800
*ZK-15*	2700
*ZK-20*	2900
*ZK-25*	2900
*ZK-30*	3100
*ZK-40*	3400
*ZK-50*	3700
*ZK-60*	3700
*ZK-80*	3800
*ZK-100*	3800
*ZK-120*	4300
*ZK-140*	4500
*ZK-160*	5000

风机段尺寸图

七、机组各功能段重量表

型号	新回风混合段	回风段	二次回风段	中间段	初效过滤段	中效过滤段	亚高效过滤段	出风段	中效出风段	杀菌段	4排表冷段	6排表冷段	8排表冷段	蒸汽加热段
*ZK-10*	86	86	63	57	60	68	75	86	154	68	228	285	408	171
*ZK-15*	110	110	80	73	77	88	97	110	198	88	292	365	528	219
*ZK-20*	141	141	103	94	99	113	124	141	254	113	376	470	678	282
*ZK-25*	164	164	120	109	114	131	144	164	295	131	436	545	786	327
*ZK-30*	200	200	146	133	140	160	176	200	360	160	532	665	960	399
*ZK-40*	242	242	177	161	169	193	212	242	435	193	644	805	1158	483
*ZK-50*	329	329	241	219	230	263	289	329	592	263	876	1095	1578	657
*ZK-60*	410	410	300	273	287	328	361	410	738	328	1092	1365	1968	819
*ZK-80*	489	489	359	326	342	391	430	489	880	391	1304	1630	2346	978
*ZK-100*	546	546	400	364	382	437	481	546	983	437	1456	1820	2622	1092
*ZK-120*	596	596	437	397	417	476	524	596	1072	476	1588	1985	2856	1191
*ZK-140*	702	702	515	468	491	562	618	702	1264	562	1872	2340	3372	1404
*ZK-160*	807	807	592	538	565	646	711	807	1453	646	2152	2690	3876	1614

型号	电加热段	单级单排喷水段	单级双排喷水段	挡水段	湿膜挡水段	新回排风段	消声段	风机段	50#湿膜加湿段	100#湿膜加湿段	150#湿膜加湿段	干蒸汽加湿段	高压喷雾加湿段	电极式加湿段
*ZK-10*	68	684	1026	74	71	120	171	599	74	86	97	66	86	86
*ZK-15*	88	876	1314	95	91	153	219	767	95	110	124	84	106	110
*ZK-20*	113	1128	1692	122	118	197	282	987	122	141	160	108	136	141
*ZK-25*	131	1308	1962	142	136	229	327	1145	142	164	185	125	158	164
*ZK-30*	160	1596	2394	173	166	279	399	1397	173	200	226	153	193	200
*ZK-40*	193	1932	2898	209	201	338	483	1691	209	242	274	185	233	242
*ZK-50*	263	2628	3942	285	274	460	657	2300	285	329	372	252	296	329
*ZK-60*	328	3276	4914	355	341	573	819	2867	355	410	464	314	369	382
*ZK-80*	391	3912	5868	424	408	685	978	3423	424	489	554	375	408	424
*ZK-100*	437	4368	6552	473	455	764	1092	3822	473	546	619	419	455	473
*ZK-120*	476	4764	7146	516	496	834	1191	4169	516	596	675	457	496	516
*ZK-140*	562	5616	8424	608	585	983	1404	4914	608	702	796	538	585	608
*ZK-160*	646	6456	9684	699	673	1130	1614	5649	699	807	915	619	673	699

八、臭氧消毒杀菌器
8-1 臭氧理化特性：
臭氧是氧的同素异性体，是一种淡蓝色不稳定的气体，有三个氧原子组成，分子式为O3故又称为"三氧"，简称"O3"。微量时有一种清新气味，浓度高时则有强烈的漂白粉味，常温下可逐渐分解为"氧气（O2）,半衰期为20-30分钟，在270℃高温下会立即转化为氧气。由于臭氧分子极不稳定，空气中的含量极少，臭氧的商业化应用大多采用电晕放电法制取臭氧。在制取过程中，能产生大量的活性自由基等离子体，具有强大的氧化作用，可杀灭细菌繁殖体与芽胞病毒、真菌与原虫包囊、并可破坏肉毒素。臭氧在水中杀菌速度比氯快600-3000倍，臭氧与有机物、无机物均能产生氧化分解反应。实践证明：臭氧用于水处理能脱色、除臭、杀菌灭藻与杀灭病毒；除锰、除硫化物、除酚、除氯、除农药、除石油制品及合成洗涤剂、除水中致癌物质，以及降低水中的BOD、COD等都具有特殊的处理效果。因臭氧是弥漫扩散性气体，用于室内空气消毒，净化效果显著，能杀灭微生物，能杀灭病毒，能除臭100％，分解苯、酚、硫、甲醛等化学有毒有害气体。物体表面消毒杀菌效果较为理想，具有使用方便、广谱、速效、安全、无残留的特点。
8-2 臭氧技术应用领域：
1、水处理行业：工业冷却循环水、工业废水、城市污水、养殖用水、种植用水、饮用水等。
2、食品加工、存储、保鲜行业：加工车间杀菌净化；设备、工具、包装物、衣物消毒；加工生产用水；冷藏库消毒与除异味；防霉保鲜等。
3、家用电器行业：空气消毒杀菌机、消毒柜、水消毒机等。
4、医疗卫生行业：病房、手术室空气消毒、检验单据及部分医疗器械消毒、清洗用水及污水处理、被服、衣物消毒等。
5、生物制药行业：车间、库房、实验室空气消毒；加工工具、包装容器、衣物消毒；清洗及生产用水，废水废气净化等。
6、化工行业：催化、氧化、漂白、脱色、表面处理、污染净化等。
7、种植、养殖：畜禽舍的空气消毒除异味净化，制造无菌水、消毒水、无菌接种、菇舍（棚）空气及物体表面消毒等。
8、公共娱乐场所：室内空气消毒净化；衣物、毛巾、被服消毒，餐具、物品消毒等。

8-3 臭氧发生器特点及用途
设备特点：①、消毒无死角，消毒效果一致性好；使用电压低，不产生氮氧化合物,多重保护电源，安全可靠。
②、可以根据不同的场所设计多种安装和控制方案，满足广大客户的各种要求。
主要用途：用于卫生医疗系统、餐饮业、图书馆、学校、食品加工、冷库、办公及娱乐场所的空气净化消毒，能在较短时间里杀死空气中的浮游均及物体表面的沉降菌，达到卫生部门要求的各级标准。
8-4 臭氧杀菌消毒器主要技术参数
　

形式	型号	臭氧浓度	臭氧产量	电源	功率	适用空间	外形尺寸
形式	型号	（PPm）	（g/h）	（V/Hz）	W	M³	外形尺寸
柜式	CY-20	>20	20	200/50	400	400	660X430X1305
	CY-30	>20	30	200/50	550	600	660X430X1305
	CY-50	>20	50	200/50	850	1000	660X430X1455
	CY-100	>20	100	200/50	1500	2000	780X560X1665

九、机组使用及安装说明
9-1 吊运
T 组合式空调机组一般为分段运输，机组吊运过程中切勿翻滚、倒置、碰撞等；
T 机组应防雨雪，吊运至现场后若需储存较长时间时应注意防潮；
T 提吊时,应注意勿损伤外箱板，吊索与机组间接触处须垫纸板或其它隔垫物；吊索应足够长,吊索夹角应不大于60°;若吊索太短,则上方应作角铁支撑,以防止机组框架变形.
9-2 基础及安装位置
T 机组一般放置在两根10#工字钢上，或直接放在基础平台上，基础一般应高出水平地面200mm或以上,底部应垫隔振垫减震;
T 机组应水平安装；
T 选择确定安装位置时，应考虑预留必要的维修保养空间及未来水管、风管的安装空间；
9-3 管路安装
T 进出水管应按机组外标示进出方向安装,进出水管与机组连接处应有防震软接及活接头.进出管应装设水过滤器;
T 风管与机组连接处应有帆布软接;出风风管的设计应参照相关规范,以减少机外静压损失;
T 机组外联的阀门、管道、设备的重量不得让机组承担。
在选择设计安装位置时，应考虑预留必要的维修空间
T 及未来水管、风管的安装空间；
T 进出水管应按机组外标示安装，勿反。进出水管于机组连接处应有防震软管及活接头，进出水管应装设水过滤器，以防止换热器结垢，降低换热效果，亦便于清除管道中的杂质。
T 机组的凝结水须从机组排出，为有利于凝结水的顺利排出，在排水管处须用水封装置，如图示意，且要求所有接口密封，不存在任何渗水现象；（h1≥P/9.8+100mm,h2≥100mm,m≥100mm,P为机组余压）

T 风管与机组连接处应有帆布软接，出风管的设计应参照相关专业规范。矩形风管直角弯头处须加导流片，按房间风量需求专门设计调节风阀，尽量减少不必要的静压损失；
T 应根据各房间的温度要求来设计配备自动调节之风阀、水阀等装置，控制供水量及送风量以保证较稳定的室内温度。
9-4 电器规范要求
T 机组使用电源为3φ-380V-50Hz，配电容量应根据电机功率及相关用电设备进行配备；
T 本机组应配备电控箱，电控箱为我司可选配件，须在订货时注明。一般建议客户根据实际情况自己配置。电控箱的设计应参照相关电工法规及厂家技术要求，考虑到对风机电机的保护及配电安全，一般须装设电机过载保护器，短路保护及接地等措施；
T 对于电机输入功率在11KW以下的电机，可以采用直接启动运转，对于输入功率在11KW以上的电机，应采用降压启动；
T 当空调箱机组内含有多种功能时应考虑各功能部件的连锁互动要求，如：
1、加湿器在风机运转时才可加湿，风机应在加湿器关闭后一段时间才可停止运转；
2、风机停止运转时，加热器应禁止启动，以免加热管过热损坏；
3、电动调节风阀与风机、加湿器、电加热器等应考虑联动；
4、采用电热加湿时，应确保不可无水加热。
9-5 试运转
T 应做好外部风管安装时的清洁工作，以免杂物在风机启动后被机组吸入，造成过滤器迅速堵塞，若有中效以上的过滤器，在试运转时应先拆除，试运转完成后再装上；
T 空调机组首次运转前，在机组未通电前，应检查风机转动是否灵活，
T 机组通电首次运行，应先检查电机和风机运转方向是否正确，运转后检查有无异常情况；
T 空调机组严禁敞口无负载启动，否则易造成电机过载烧毁，若因特殊情况须在无负载时启动，应将出风口阀门关闭3/4以上；
T 初次运转时应测量电机、电加热器、电加湿器等电器工作时的电压、电流等必要参数，确认正常后存档，以供日后维护保养时参考；
T 机组试运转时应检查排水是否通畅，排水管路应无赃物堵塞。
T 机组试运转前应检查水系统状况，并利用机组水管上的排气阀排除水系统内的空气。
9-6 日常使用和维护保养
T 机组冷热水盘管使用的进水温度范围为5~60℃，最大不允许超过65℃，过高的进水温度将导致盘管损坏，且供水应经过软化处理以防止结垢；
T 全新风机组在冬季使用时应考虑水管路的冻结问题，应做好相关保护措施；
T 应定期检查清洗水过滤器和空气过滤器以及机组的排水状况；
T 采用皮带轮传动之风机应定期检查风机皮带的磨损情况及松紧程度，必要时进行调整或更换；
T 应定期测量电机的运转电流，发现异常及时进行检修；
T 空气热交换器的铜管内部在使用2~3年后应进行化学清洗，采用加药溶液和清水，使用循环清洗泵或系统水泵进行循环清洗，以清除铜管内部的积垢，保证空气热交换器的换热效率；为方便进行循环清洗，进出水管配管建议采用下图配管方式（清洗截止阀位置可根据实际安装位置调整）。若采用系统水泵进行循环清洗建议采用旁通管路和截止阀将末端表冷器和主机热交换器分开清洗。

T 对冬季（零度以下）不使用的热交换器，应排除管内积水，以防止冻裂。
T 应定期检查电机绝缘情况，并检查三相电压是否平衡，电机三相运转电流是否平衡，如有异常应立即通知相关人员处理。
T 水盘应至少每年清洗一次，并以防水漆做防腐保养处理，水封弯头每年应清洁一次。
T 机组有配置湿膜加湿器或湿膜挡水器在停机季节开始前应在关闭各水路进水阀门后，启动风机将湿膜和机组内部水分吹干。
T 机组在季节开关机时应进行维护保养。
T 空调机组应定岗定人负责管理，制定严格的操作规程，加强经常性的点检、维护、保养和检修。

组合式空调机组

N2

N2

L
